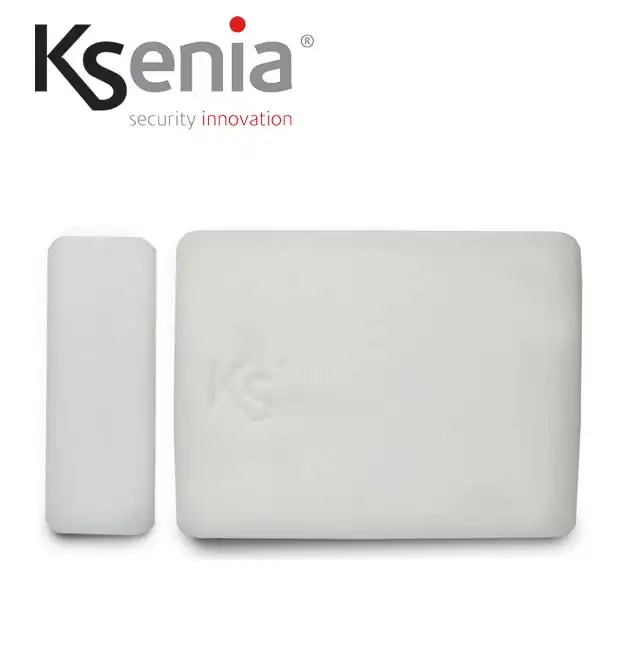

Contatto magnetico/sismico micro poli bianco

micro poli è un sensore wireless multifunzione, compatibile con il
protocollo wireless bidirezionale 868 MHz di Ksenia Security. All’interno
di un contenitore di ridottissime dimensioni caratterizzato da un design
essenziale e minimalista, micro poli implementa molto più di un semplice
contatto magnetico.
micro poli è:
•un contatto magnetico anti-mascheramento per la rilevazione
dell’apertura di porte e finestre;
•un sensore inerziale, per la rilevazione di vibrazioni di crescente
intensità fino alla rottura di vetri/vetrate;
•in grado di discriminare l’inclinazione dell’infisso che protegge
consentendo la gestione di qualunque tipo di apertura di una finestra
(vasistas, anta a ribalta, basculante, ecc.) che sarebbe altrimenti
impossibile con il solo contatto magnetico.
Come contatto magnetico, grazie alla presenza di due REED (lato lungo /
lato corto) all’interno del trasmettitore, la posizione di installazione del
magnete rispetto al trasmettitore si adatta a qualunque tipo di infisso
e anta (ingressi, porte e finestre). È possibile configurare quale dei due
REED usare come riferimento in funzione della tipologia di installazione;
ciò consente di rilevare i tentativi di mascheramento mediante
applicazione di un magnete più potente all’esterno dell’infisso,
generando una segnalazione di mascheramento mentre l’apertura del
contatto genera un allarme di zona.
Come sensore inerziale, grazie alla presenza dell’accelerometro a tre
assi basato su tecnologia MEMS, è in grado di generare allarme in caso
di vibrazioni superiori alla soglia di sensibilità programmata.
Come sensore evoluto, grazie all’accelerometro a tre assi che misura
l’angolo di inclinazione dell’infisso sul quale è installato, permette di
generare un allarme quando l’infisso supera l’angolo di inclinazione
programmato.
Come in tutti i dispositivi Ksenia Security, il contatto magnetico
micro poli implementa il controllo della potenza in trasmissione
DPMS (Dynamic Power Management System) che consente di ridurre

CARATTERISTICHE TECNICHE

• Alimentazione: batteria al Litio non ricaricabile
CR2477 3V (durata 4 anni)
• Frequenza: banda 868MHz
• Contatti REED allo stato solido: 2
• Accelerometro basato su tecnologia MEMS a 3 assi
• Antisabotaggio: anti-strappo e anti-apertura
• Grado di protezione IP54
• Temperatura: da +5° a +40°C
• Dimensioni trasmettitore: 38x53x20 mm
• Dimensioni magnete: 12x36x9 mm
• Spessori opzionali sovrapponibili per trasmettitore
e magnete: altezza 2.8 mm cad.
• Colori: Bianco, Nero, Marrone

PARTI COMPRESE

1 contatto magnetico micro poli
1 batteria CR2477 3V
2 biadesivi (per il sensore e il magnete)
1 vite per blocco coperchio (per EN50131)
1 manuale di installazione

COME ORDINARE

• KSI5008000.30X - micro poli bianco (301), nero
(302) o marrone (304)

ACCESSORI

• KSI5900004.00X - confezione da 10 spessori
trasmettitore, 10 spessori magnete e 20 fermi
bianco (001), nero (002), marrone (004).
• KSI7203010.000 - batteria a bottone CR2477 per
ricambio periferica wireless micro poli.

CERTIFICAZIONI

Europa - CE

Sistema di apertura con ante a battente

Sistema di apertura con ante a battente
Figura A: Trasmettitore nella parte superiore dell’infisso e magnete
nella parte mobile della porta/finestra.
Figura B: Magnete nella parte superiore dell’infisso e trasmettitore
nella parte mobile della porta/finestra.
Sistema di doppia apertura ad anta a battente
verso l’interno e a ribalta/vasistas
Figura A e B: Magnete nella parte superiore dell’infisso e trasmettitore
nella parte mobile della porta/finestra
Vetrata fissa priva di battente, vetro fissato
direttamente al telaio
Figura A e B: Installare il solo trasmettitore del micro poli, senza
magnete, direttamente sul vetro.

le interferenze, massimizzare la durata delle batterie ed ottimizzare la
potenza di trasmissione in funzione della distanza tra i vari dispositivi e
alla tipologia d’installazione. Inoltre, permette di programmare il tempo di
supervisione da un minimo di 1 minuto fino ad un massimo di 4 ore.
Per rilevare la rimozione del dispositivo dall’infisso e l’apertura del
contenitore, è presente un tamper che svolge le funzioni anti-strappo e
anti-apertura, disabilitabile da programmazione.
La batteria non ricaricabile al litio di tipo CR2477 3V è garantita per una
durata di 4 anni.
Il grado di protezione del contenitore IP54 ne consente l’installazione
anche in presenza di umidità o condensa.
Per facilitare l’installazione sulla maggior parte degli infissi, è possibile
regolare l’altezza del dispositivo aggiungendo fino a tre spessori sia al
corpo del trasmettitore sia al magnete.

Perché micro poli

• perché svolge le funzioni di due dispositivi in uno: contatto magnetico,
sensore inerziale;
• perché consente installazioni evolute come la gestione dell’inclinazione
delle parti mobili degli infissi (vasistas);
• perché implementa l’anti-mascheramento magnetico;
• perché integra la Tecnologia Wireless più all’avanguardia, 868 MHz,
completamente bidirezionale, professionale ed affidabile;
• perché integra la Tecnologia DPMS (controllo dinamico della potenza
in trasmissione) che consente minori interferenze e durata prolungata
della batteria;
• perché è in grado di scegliere automaticamente il percorso radio
migliore in caso di sistema MULTI-RECEIVER;
• perché si adatta a tutte le situazioni di installazione grazie alla
possibilità di scegliere tra due contatti REED (lato lungo / lato corto)
e alla possibilità di regolare l’altezza di trasmettitore e magnete grazie
all’applicazione di appositi spessori (opzionali).

KSI5008000.301 - micro poli bianco
KSI5008000.302 - micro poli nero
KSI5008000.304 - micro poli marrone
